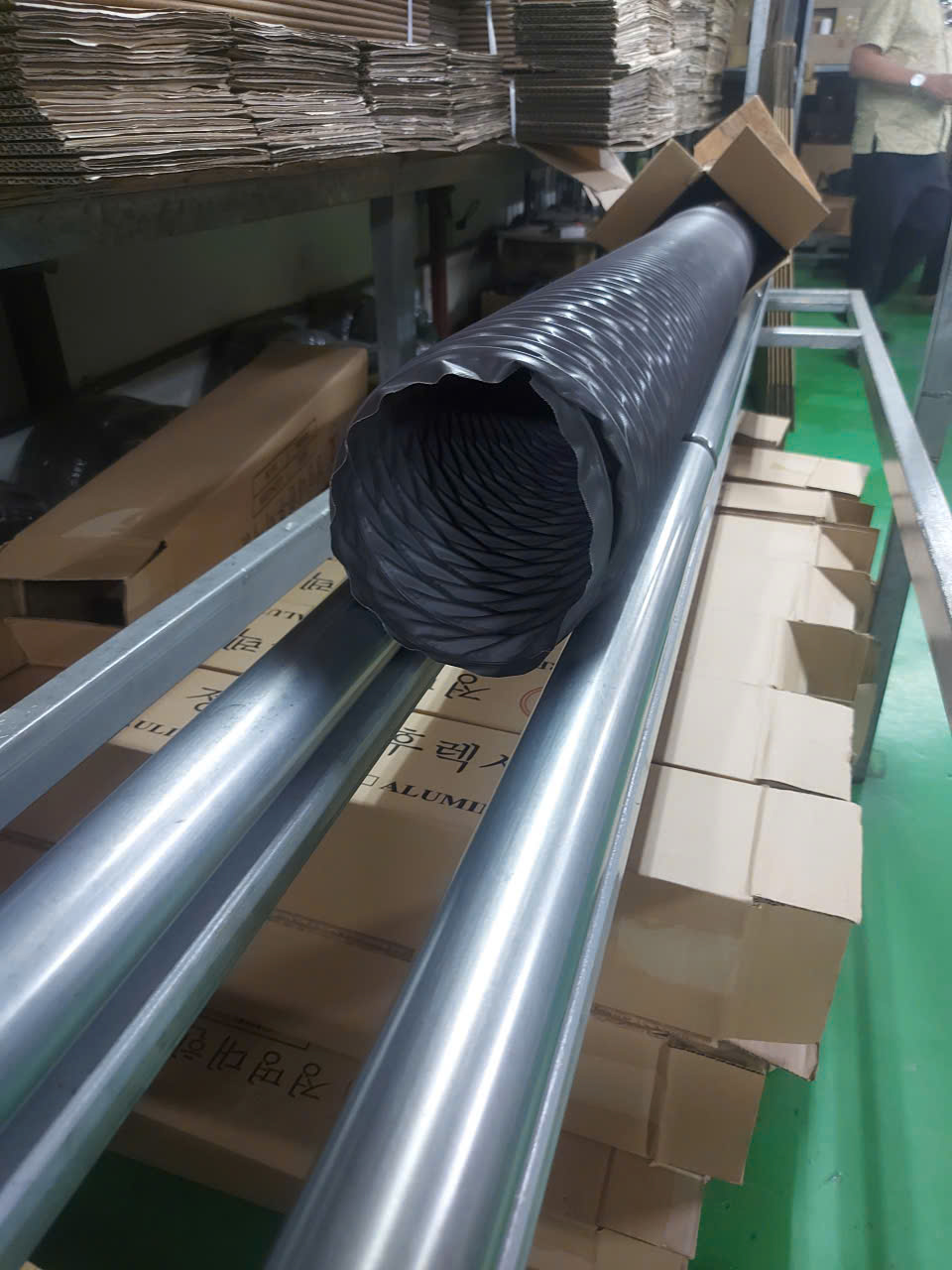

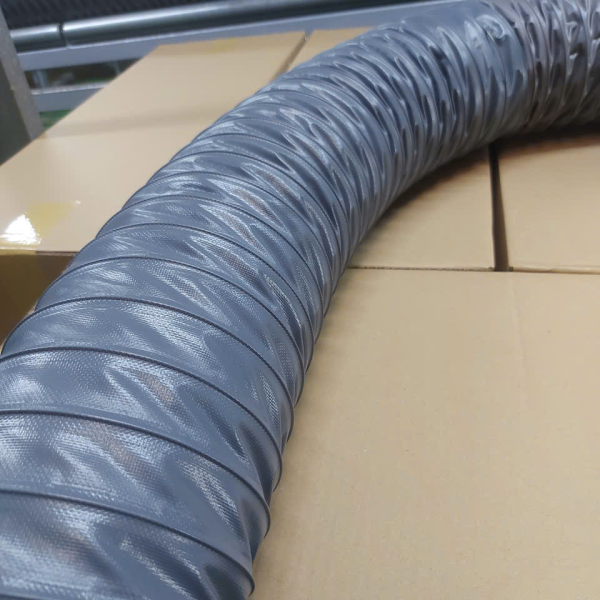

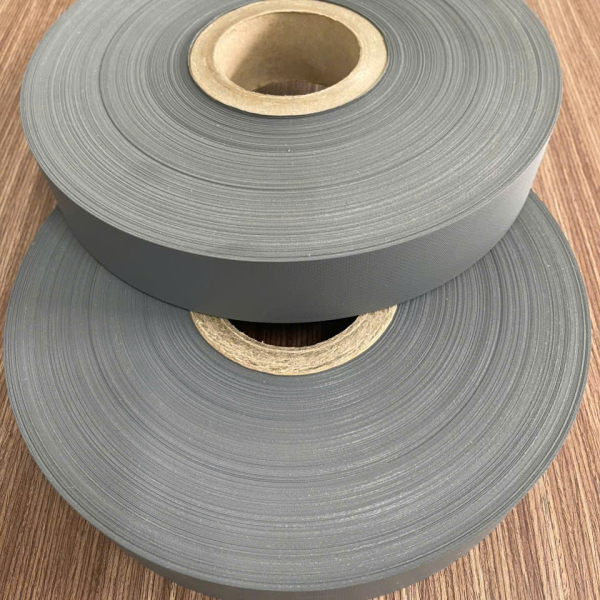

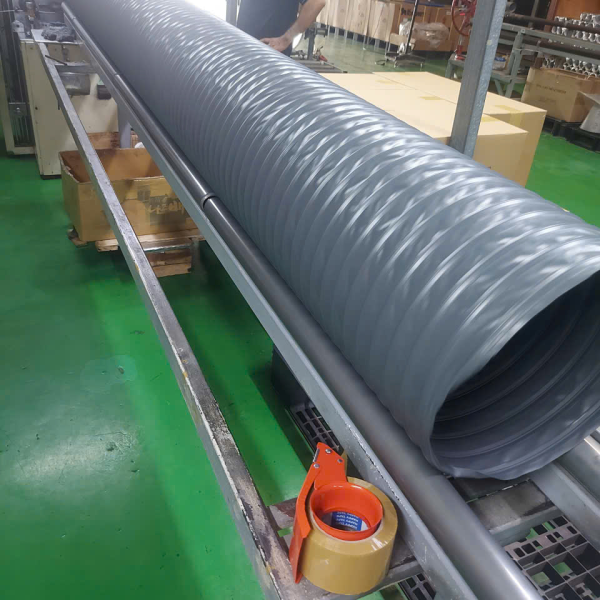

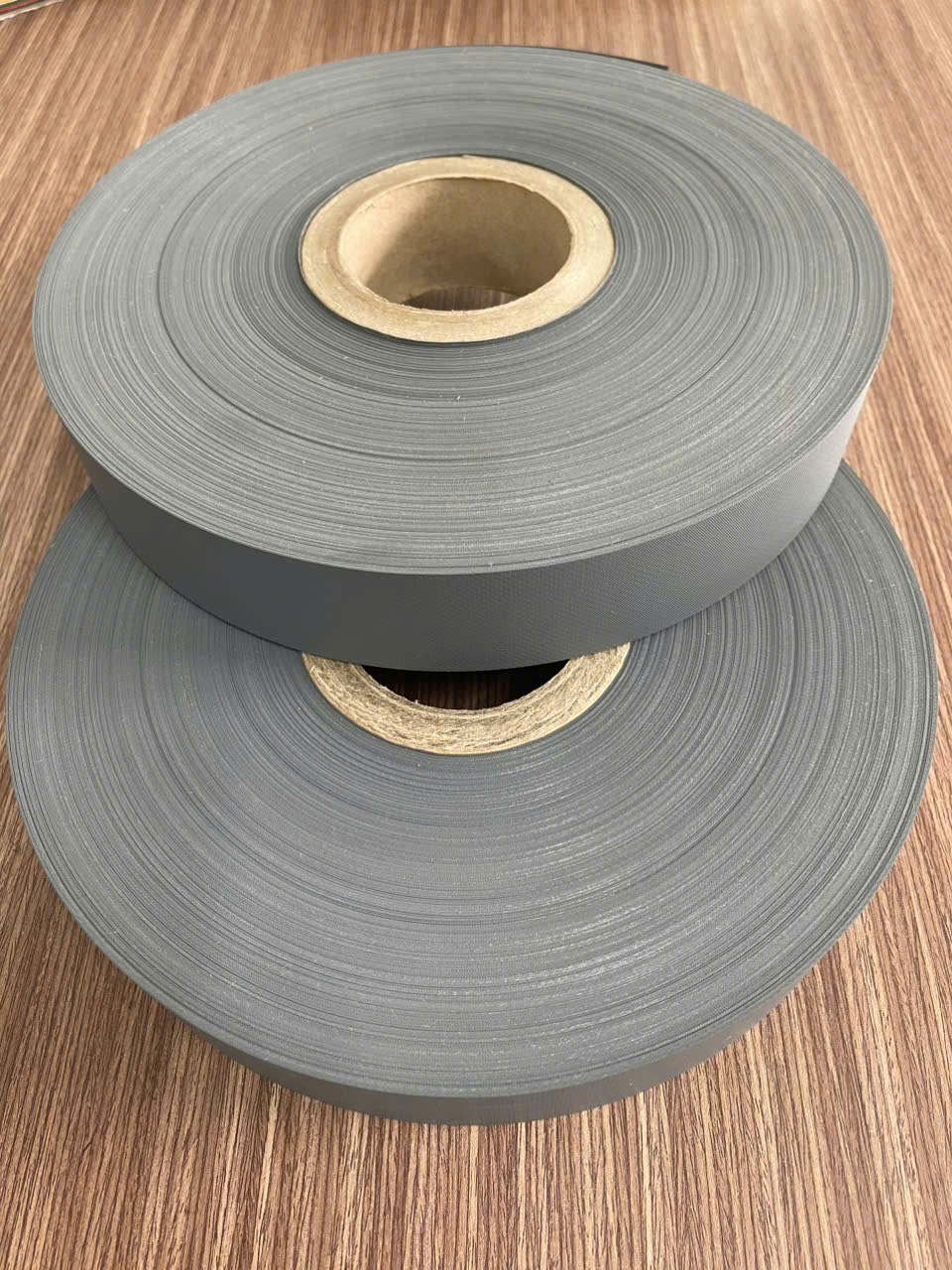

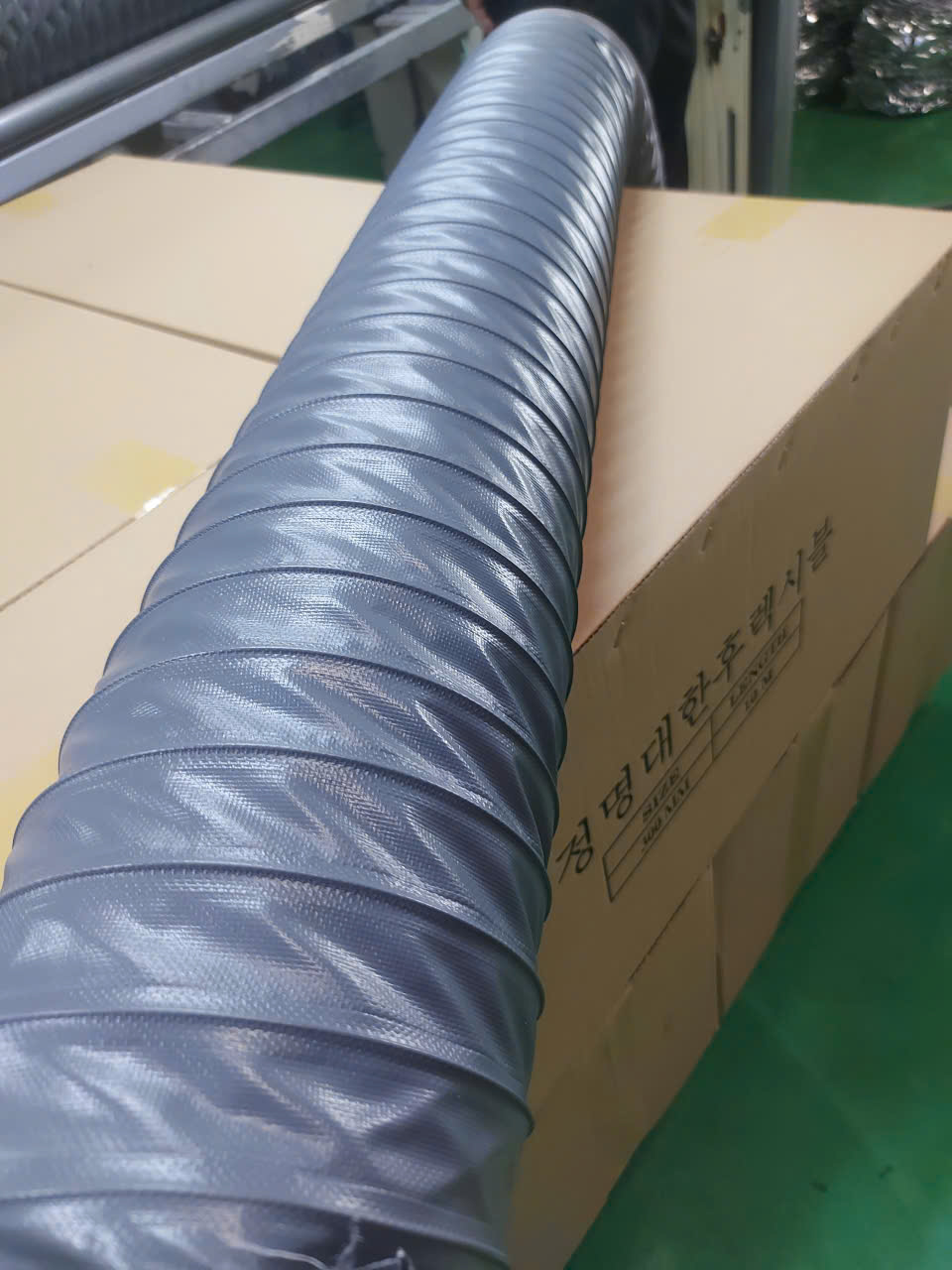

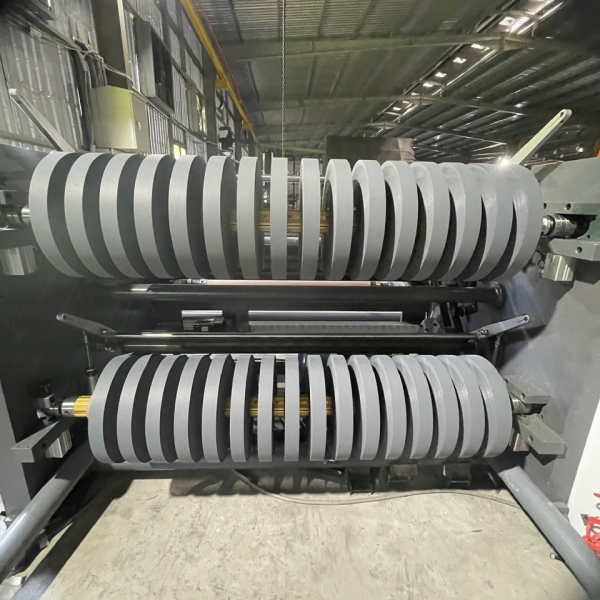

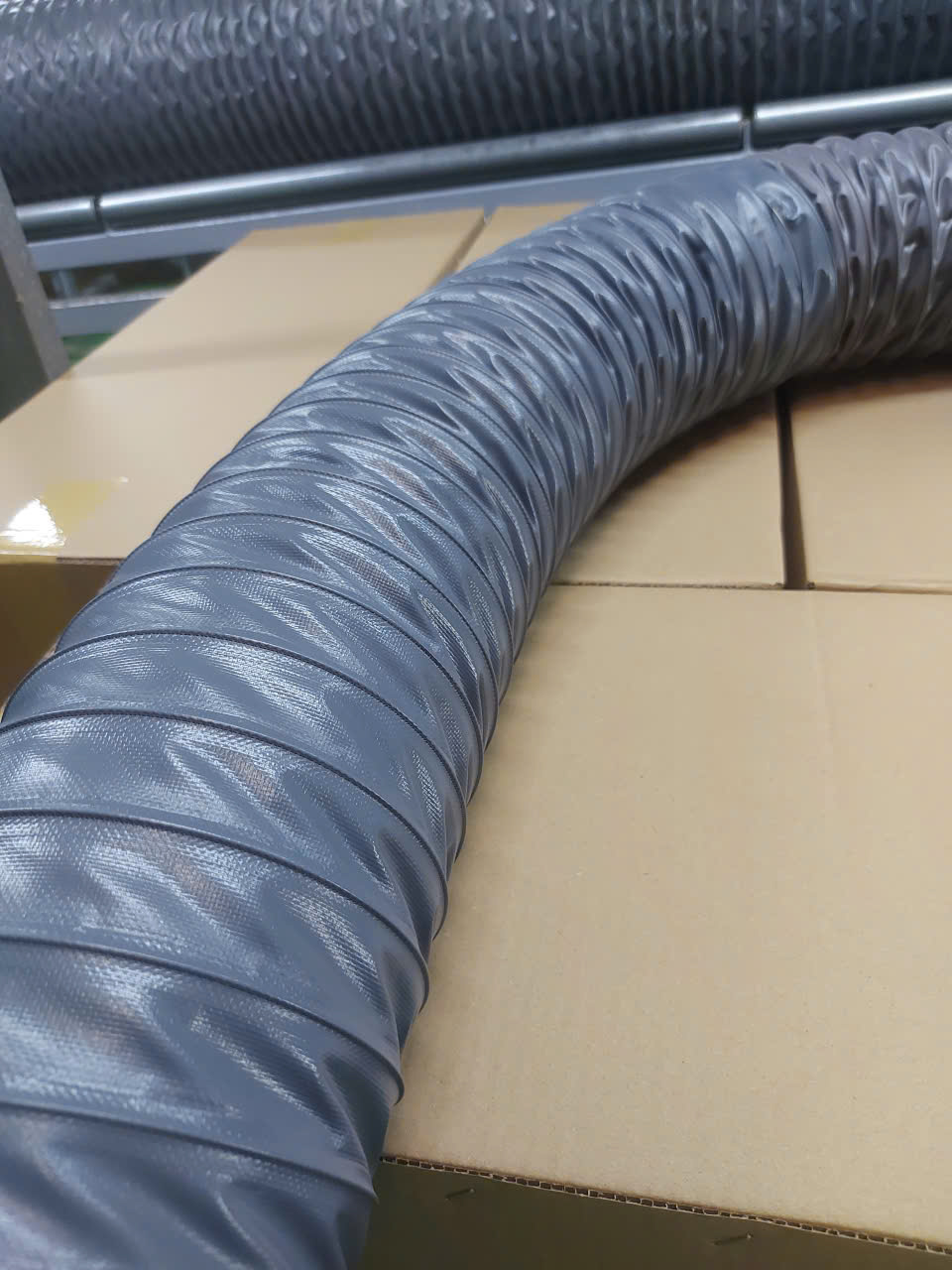

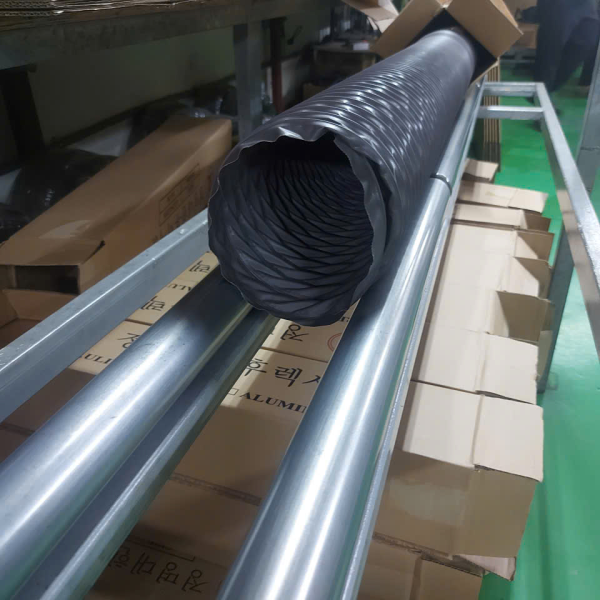

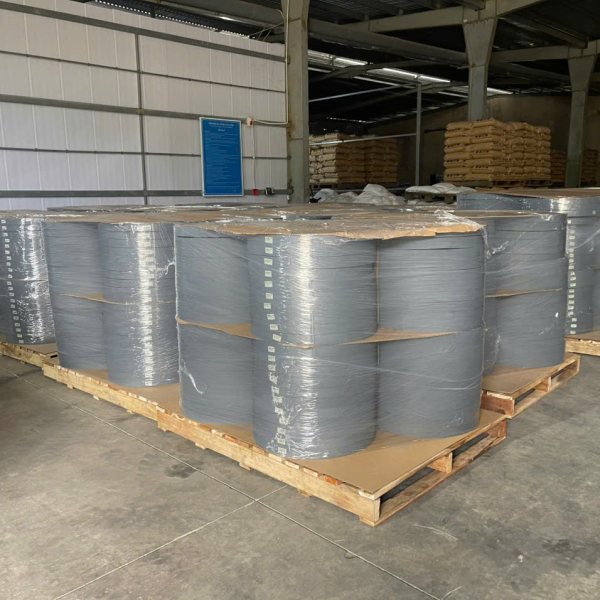

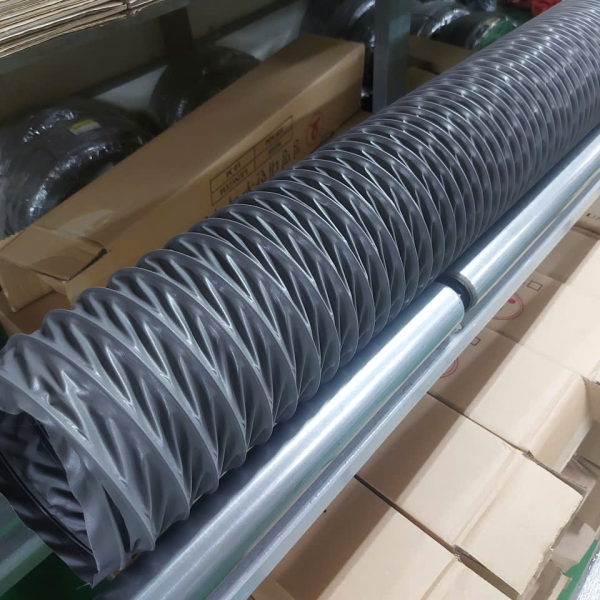

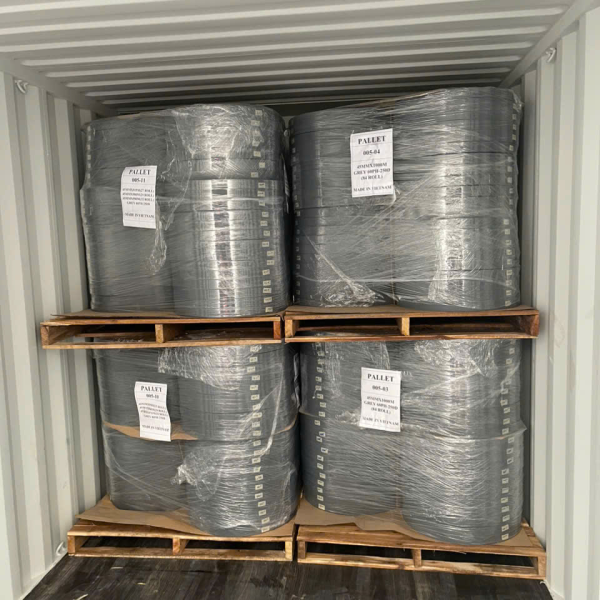

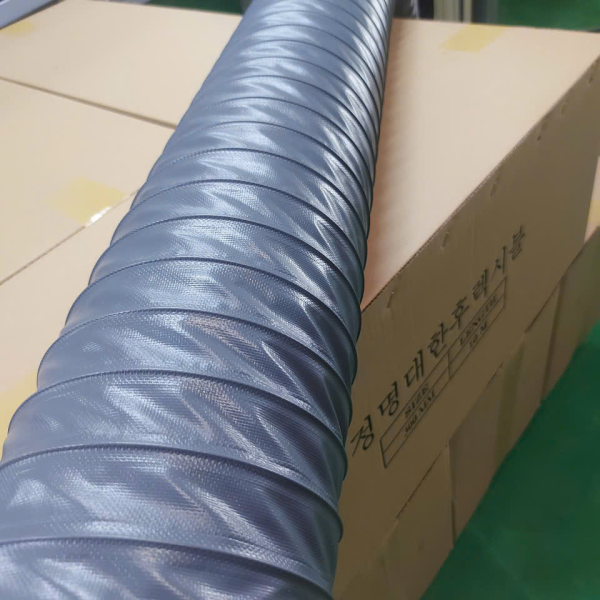

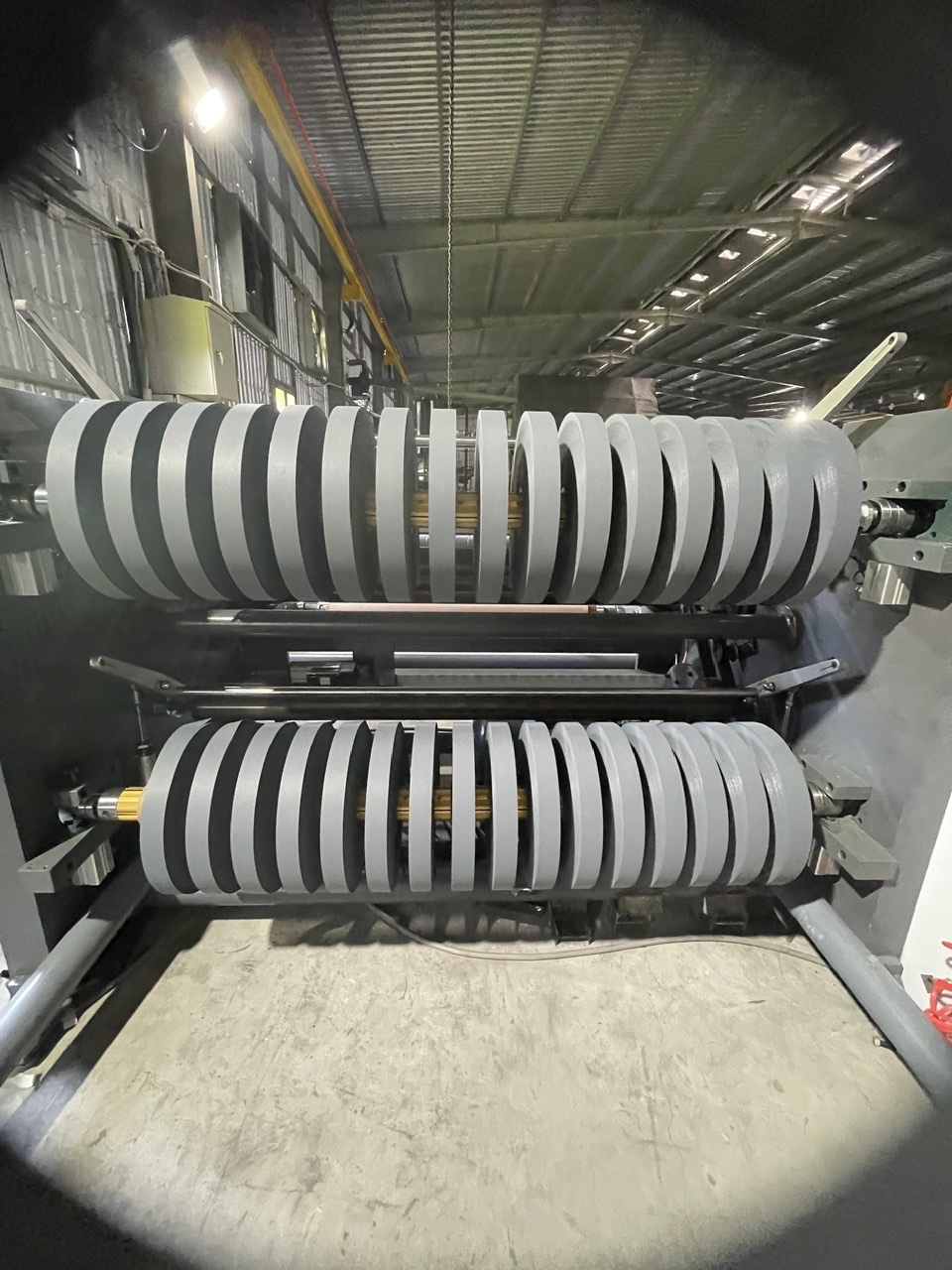

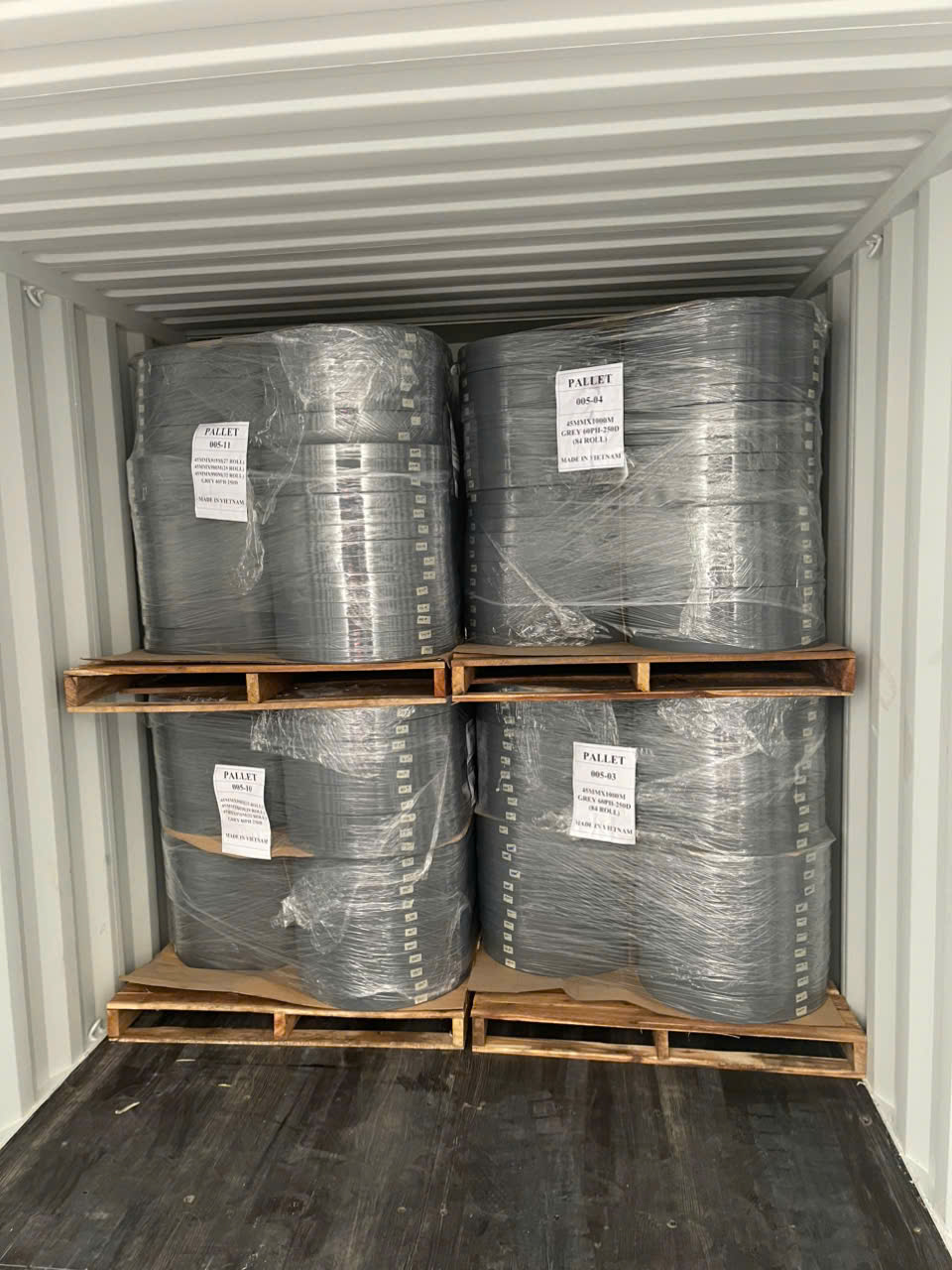

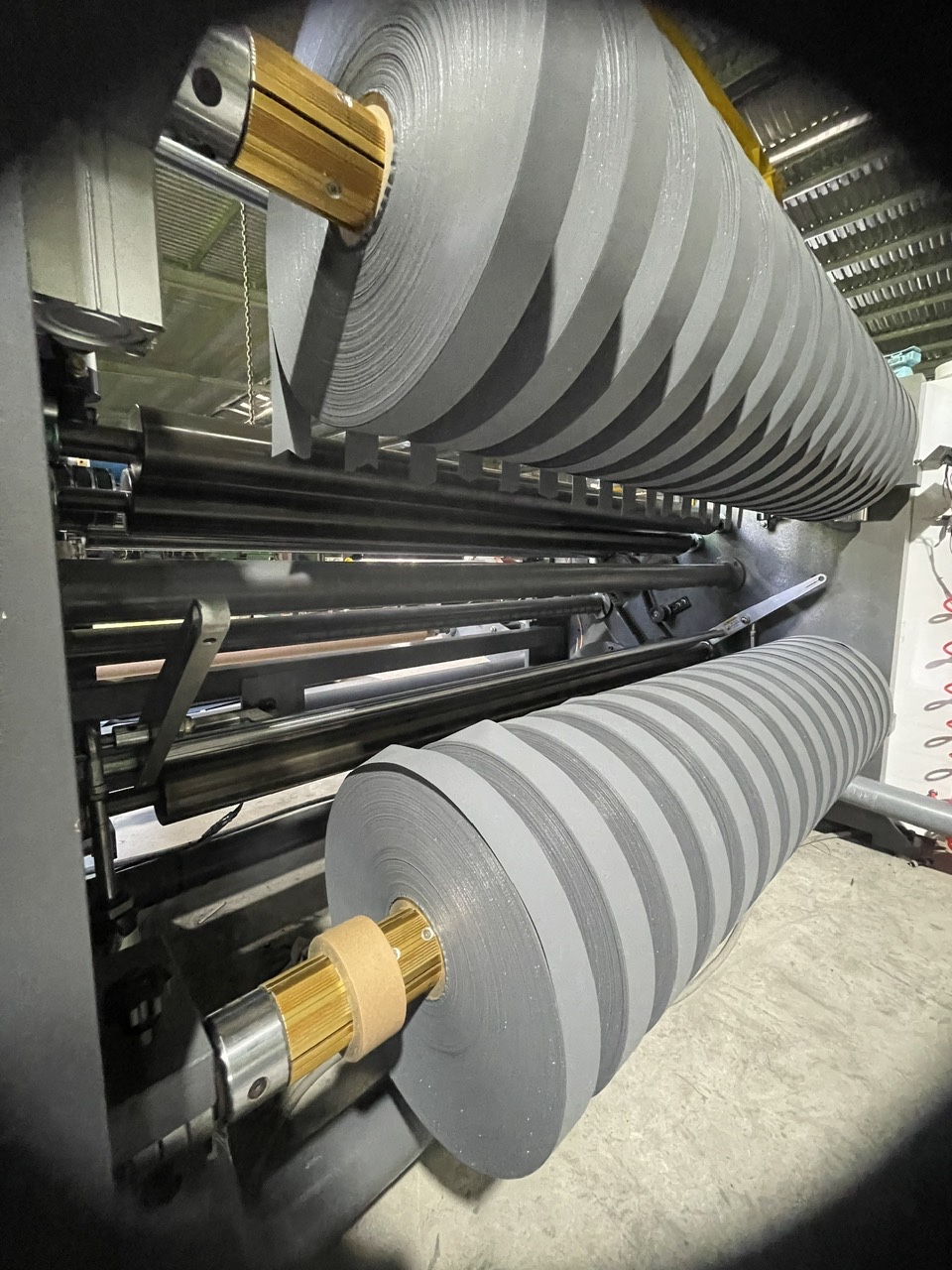

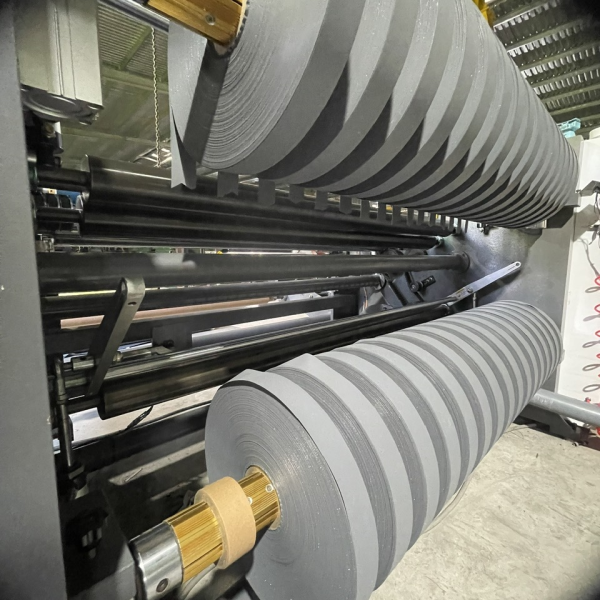

Cuộn Tarpaulin làm ống gió mềm

Ống gió mềm là vật liệu quan trọng trong thi công ống gió có vai trò dẫn khí trong các hệ thống điều hòa không khí, thông gió và lọc bụi. Để hiểu rõ hơn về cấu tạo, chất liệu và phân loại ống gió mời bạn đọc tìm hiểu rõ hơn trong bài viết dưới đây.

Ống gió mềm là gì?

Ống gió mềm là một loại ống dẫn khí được thiết kế linh hoạt, có thể uốn cong và điều chỉnh dễ dàng theo địa hình lắp đặt. Đây là giải pháp phổ biến trong các hệ thống thông gió, điều hòa không khí, hút mùi và cấp khí tươi trong các công trình dân dụng và công nghiệp.

Cấu tạo, thông số kỹ thuật của ống gió mềm

Đặc tính

Ống gió mềm thường có 2 loại chính: Ống gió mềm cách nhiệt và ống gió mềm không cách nhiệt.

• Ống gió mềm cách nhiệt: gồm 3 lớp: lớp ngoài, lớp giữa và lớp trong
• Ống gió mềm không cách nhiệt: gồm 2 lớp: lớp vỏ tráng bạc, lớp trong có nhôm gắn với dây thép bên trong.
• Trong đó:

• Lớp trong: dùng chế tạo từ lớp nhôm mỏng được xếp liên tiếp với nhau, cùng với dây thép để đảm bảo sản phẩm có tính đàn hồi, dẻo dai nhưng vẫn đảm bảo chắc chắn.
• Lớp giữa: sử dụng bông thủy tinh, có khả năng cách nhiệt và cách âm hiệu quả.
• Lớp ngoài: làm bằng lớp giấy tráng bạc

Bên cạnh đó còn cách gọi khác là ống gió bảo ôn và ống gió mềm không bảo ôn. Bảo gồm:

• Ống gió mềm bảo ôn: chịu nhiệt từ -30 độ C đến 100 độ C. Với đường kính từ 100-450mm. Với lớp bông cách nhiệt có tỷ trọng 22kg/m3 dày 25mm
• Ống gió mềm không bảo ôn: với đường kính 100-500mm, sức nén đến 90%.

Tùy theo từng nhà sản xuất và đặc tính của môi trường sử dụng, mỗi nhà sản xuất có thể sản xuất các loại ống gió mềm bằng nhiều chất liệu khác nhau như nhôm mềm, vải, nhựa…Nhưng đa phần là sử dụng lõi thép gia cường bên trong giúp định hình đường ống, khả năng chịu áp lực và có độ bền bỉ dài lâu.

Cấu tạo

Cấu tạo gồm 3 phần chính:

– Lớp vỏ ngoài: Được làm từ nhôm, PVC hoặc vải sợi thủy tinh giúp tăng độ bền và khả năng chịu nhiệt.

– Lớp lõi bên trong: Có thể là lõi nhôm hoặc lõi thép dạng xoắn lò xo giúp ống duy trì độ đàn hồi và dễ dàng uốn cong.

– Lớp cách nhiệt (tùy chọn): Một số loại ống gió mềm có thêm lớp bông thủy tinh giúp cách nhiệt, giảm thiểu thất thoát năng lượng.

Các thông số kỹ thuật:

• Đường kính ngoài: từ D100 đến D450.
• Chiều dài: từ 5 đến 10 mét.
• Vận tốc khí: 30 m/s.
• Áp suất tải: từ 2000 đến 2500 Pa.
• Khả năng chịu nhiệt: từ -30 độ C đến 110 độ C.

Xem thêm:

• Cổ bạt ống gió là gì? Cấu tạo, chức năng của thiết bị
• Nẹp C ống gió là gì? Cấu tạo và chức năng của sản phẩm

Kích thước ống gió mềm tiêu chuẩn bao nhiêu?

Được phân loại theo 2 cách như sau:

• Kích thước ống gió mềm có bảo ôn: Tiết diện đường ống thường từ D100 – D450, tiêu chuẩn chiều dài ống gió mềm loại 8m với loại 10m. Ống gió mềm có bảo ôn D200, D250 là loại được dùng phổ biến. Thường kết nối với dàn lạnh và hộp cửa gió.
• Kích thước ống gió mềm không bảo ôn: Với tiết diện đường ống lớn từ D100 – D450 và đường dài tiêu chuẩn đường ống là 8m. Ống gió mềm không bảo ôn kích thước phổ biens D100, D150.
• Tiêu chuẩn về mối nối, góc bo ống gió mềm tạo nên đường ống kín, không làm thoát khí, đảm bảo hiệu suất tốt nhất.
• Tiêu chuẩn riêng với loại ống gió mềm sử dụng trong hệ thống phòng cháy chữa cháy.

Ứng dụng ống gió mềm trong công nghiệp

Ống gió mềm là gì

Ống gió mềm được sử dụng rộng rãi trong nhiều lĩnh vực:

– Hệ thống thông gió: Dùng để dẫn khí tươi vào không gian và thải khí ra ngoài.

– Hệ thống điều hòa không khí: Hỗ trợ luân chuyển khí mát hoặc khí nóng trong tòa nhà, giúp tối ưu hiệu suất làm lạnh.

– Hệ thống hút mùi: Lắp đặt trong bếp công nghiệp, nhà hàng để hút khói, mùi thức ăn.

– Hệ thống hút bụi: Dùng trong các nhà xưởng, khu sản xuất để loại bỏ bụi bẩn, đảm bảo môi trường làm việc trong lành.

Phân loại

Hiện nay, trên thị trường có nhiều loại ống gió mềm phục vụ các nhu cầu khác nhau:

Ống gió mềm có bảo ôn và không có bảo ôn

Ống gió mềm không cách nhiệt

• Cấu tạo từ nhôm hoặc PVC, không có lớp bông thủy tinh.
• Dùng trong hệ thống thông gió, cấp khí tươi hoặc hút khí thải.
• Giá thành thấp, dễ lắp đặt.

Ống gió mềm có cách nhiệt

• Có thêm lớp bông thủy tinh giúp cách nhiệt, chống cháy lan.
• Dùng trong hệ thống điều hòa không khí, hạn chế tổn thất nhiệt.
• Phù hợp cho các công trình yêu cầu tiêu chuẩn cao về cách nhiệt.

Ống gió mềm chịu nhiệt

• Làm từ sợi thủy tinh hoặc vật liệu chịu nhiệt cao.
• Chuyên dụng trong môi trường có nhiệt độ cao, chẳng hạn như hệ thống hút khí bếp công nghiệp, lò hơi.

Ống gió mềm kháng khuẩn

• Được phủ thêm lớp kháng khuẩn để hạn chế vi khuẩn, nấm mốc.
• Sử dụng phổ biến trong các bệnh viện, phòng sạch, nhà máy chế biến thực phẩm.

Ưu điểm nổi bật

Ống gió mềm dễ lắp đặt

Ưu điểm của ống gió mềm

Lắp đặt dễ dàng

Ống gió mềm có nhiều lợi ích với tính linh hoạt, dễ lắp đặt và có thể sử dụng ở không gian hẹp và khó tiếp cận. Ống gió mềm có thể đi vòng qua các chướng ngại vật có trọng lượng nhẹ. Tháo lắp dễ dàng, thuận tiện bảo trì bảo dưỡng, thay thế.

Linh hoạt trong thiết kế

Tính linh hoạt cao, dễ dàng thiết kế, điều chỉnh cao độ và hướng đi. Tăng tính thẩm mỹ chung của hệ thống HVAC. Ống gió mềm dễ dàng ẩn sau các bức tường, sau cột và phía trên hoặc trần nhà.

Cách nhiệt tốt

Ống gió mềm có bổ sung thêm lớp bông thủy tinh hoặc Polyester được sử dụng làm ống dẫn gió, hồi gió lạnh trong hệ thống điều hòa. Đây là lựa chọn khó có vật liệu nào thay thế được.

Giảm tiếng ồn và hấp thụ rung động

Nhờ lớp bông thủy tinh nên có khả năng hấp thụ nhanh. Đặc biệt hữu ích trong môi trường dân cư, văn phòng làm việc. Cấu tạo lớp lõi nêm trong là các sợi thép xoắn hình lò xo dọc thân ống. Khả năng hấp thụ và triệt tiêu rung động của ống gió mềm hoàn hảo hơn.
